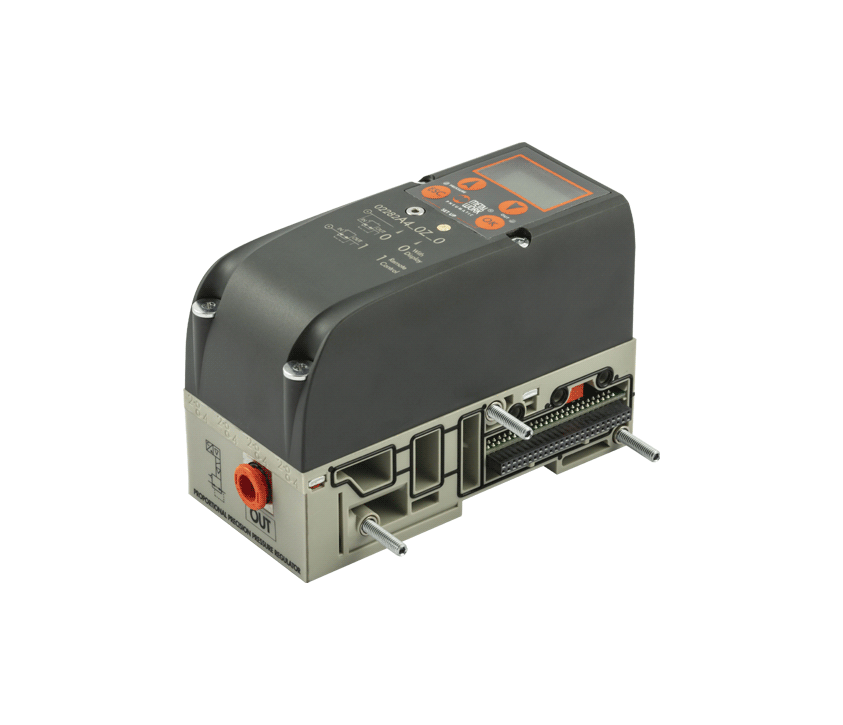

EB 80 Proportional-Druckregler

Die EB 80 Ventilinsel wird durch ein in die Ventilinsel integrierten elektronisch gesteuerten proportional Druckregler erweitert.

Das neue Modul kann leicht und flexibel in der Ventilinsel integriert werden. Masslich nimmt er gleich viel Platz ein wie eine Grundplatte mit 4 Positionen. Innerhalb einer Ventilinsel können bis zu 16 Regler integriert werden.

Der neue Druckregler wird in 2 Ausführungen angeboten:

  • Eine Version für die „lokale“ Regelung, bei welcher der Druck an einem Auslass reguliert wird.
  • Die zweite Version regelt den Druck für alle nachfolgenden Module. Zum Beispiel Ventile und weitere Abgänge.

Die erste Ausführung kann für Anwendungen zum Einsatz kommen, wo einzelne Elemente gezielt geregelt werden müssen oder auch einzelne Zweige in der Druckluftversorgung. Die zweite Version wird verwendet, wenn der Druck aller Ventile innerhalb der Insel ab einer bestimmten Position geregelt werden soll.

Beide Varianten können sowohl in EB 80 Ventilinseln mit Bus- oder Multipolanschluss eingefügt werden.
Die Ausführung für Ventilinseln mit Busanschluss werden direkt über die Ventilinsel gesteuert.
Bei der Version für Ventilinseln mit Multipolanschluss werden die Proportional-Druckregler mit einem eigenen M-12 Stecker für die Kommunikation geliefert.

Der Busanschluss ist für alle gängigen Bussysteme erhältlich:

  • Profinet IO
  • Profibus DP
  • IO-Link 32 IN +32 OUT
  • IO -Link 64 OUT
  • CANopen
  • EtherNet/IP

Wie die anderen elektronischen Regler von Metal Work ist auch der neue Druckregler in den Versionen mit oder ohne Display und Tastern erhältlich (Manual oder Remote Control only).

Die Gestaltung der Bedienelemente und Anschlüsse, der Artikelnummer und Beschriftungen sind von oben lesbar. Auch das Pneumatik-Schema ist aufgedruckt und alle Anschlüsse sind beschriftet.

Auch das neue Proportional-Druckregler-Modul hat, wie der Rest der EB 80 Ventilreihe, die Schutzart IP65. Damit dieser Schutzgrad ohne Genauigkeitsverlust erreicht werden kann, ist jeder Regler mit einem internen Überdruckausgleichssystem ausgestattet.
